段碼LCD液晶屏驅動方法

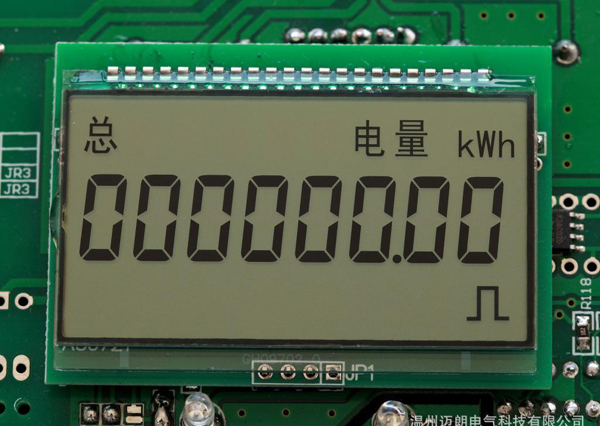

    生活中小電器見到最多的lcd模組就是段碼lcd液晶屏，段碼lcd有普通的數碼管的特征，又有點陣LCD的特征，固定的圖形，優點是省成本而有好看，那么 段碼LCD液晶屏是怎么驅動的呢？下面我們就來簡單了解一下：



 首先，不要以為用單片機來驅動就以為段碼屏是直流驅動的，其實，段碼屏是交流驅動，什么是交流？矩形波，正弦波等。大家可能會經常用驅動芯片來玩，例如HT1621等，但是有些段式屏IO口比較少，或者說IO口充足的情況下，也可以省去寫控制器的驅動了。與單片機接口方便，而后者驅動電流小，功耗低、壽命長、字形美觀、顯示清晰、視角大、驅動方式靈活、應用廣泛【1】。但在控制上LCD較復雜，因為LCD電極之間的相對電壓直流平均值必須為0【2】，否則易引起LCD氧化，因此LCD不能簡單地用電平信號控制，而要用一定波形的方波序列來控制。LCD顯示有靜態和時分割兩種方式，前者簡單，但是需要較多的口線；后者復雜，但所需口線較少，這兩種方式由電極引線的選擇方式確定。下面以電子表的液晶顯示為例,小時的高位同時滅或亮，分鐘的高位在顯示數碼1～5時，其頂部和底部也是同時滅或亮，兩個dot點也是同時亮或滅，其驅動方式是偏置比為1/2的時分割驅動，共有11個段電極和兩個公共電極。

但是，IO模擬驅動段式液晶有一個前提條件，就是IO必須是三態，為什么？下面我們一起細細道來：

 第一步，段碼式液晶屏的重要參數：工作電壓， 占空比， 偏壓比。這三個參數非常重要，必須都要滿足。

 第二步，驅動方式：根據 LCD 的驅動原理可知，LCD 像素點上只能加上 AC 電壓，LCD 顯示器的對比度由 COM腳上的電壓值減去 SEG 腳上的電壓值決定，當這個電壓差大于 LCD 的飽和電壓就能打開像素點，小于 LCD 閾值電壓就能關閉像素點，LCD 型 MCU 已經由內建的 LCD 驅動電路自動產生 LCD 驅動信號，因此只要 I/O 口能仿真輸出該驅動信號，就能完成 LCD 的驅動。

   段碼式液晶屏幕主要有兩種引腳，COM，SEG，跟數碼管很像，但是，壓差必須是交替變化，例如第一時刻是正向的3V，那么第二時刻必須是反向的3V，注意一點，如果給段碼式液晶屏通直流電，不用多久屏幕就會廢了，所以千萬注意。下面我們來考慮如何模擬COM口的波形，以1/4D，1/2B為例子：


只要模擬出以上波形，液晶屏已經成功了一大半了。

1. void display_sub(u8 y)              //lcd display subroutine
2. {
3.         switch(y)                              //4*com,VDD and -VDD LCD display,so 8 timebase interrupt one sacn period
4.         {
5.                 case 1:
6.                         {com1_output_high();break;}
7.                 case 2:
8.                         {com1_output_low();break;}
9.                 case 3:
10.                         {com2_output_high();break;}
11.                 case 4:
12.                         {com2_output_low();break;}
13.                 case 5:
14.                         {com3_output_high();break;}
15.                 case 6:
16.                         {com3_output_low();break;}
17.                 case 7:
18.                         {com4_output_high();break;}
19.                 case 8:
20.                         {com4_output_low();break;}
21.                 default:
22.                         {LCDPluseStep=0;
23.                          get_display_code(AD_Value,KeyScanRetVal);
24.                          break;}
25.         }

26. }

入以上代碼所示，定時2ms，讓4個COM交替輸出波形即可。

同時我們要注意，在COM輸出高的時候，如果要屏幕亮，SEG就要輸出低，那么在COM輸出低的時候，SEG就要輸出高，保證COM和SEG的壓差大于1/2B工作電壓就可以顯示了下面我們看其中一個com口輸出時的函數

1. static void seg1_output(void)                        //seg1 output subroutine

2. {
3.         if(1 == (LCDPluseStep%2))                        //com_pulse is odd,com output high (VDD)
4.         {
5.                 if(0 == (DisplayCode1&0x10))
6.                 {SEG1=1;}
7.                 else
8.                 {SEG1=0;}
9.         }
10.         else                                        //com_pulse is even,com output low (VSS)
11.         {
12.                 if(0 == (DisplayCode1&0x10))
13.                 {SEG1=0;}
14.                 else
15.                 {SEG1=1;}
16.         }
17. }

時刻讓SEG電平跟COM的電平反向，那么驅動段式液晶就基本上成功了。
