薄膜式有源矩陣液晶顯示屏TFT-LCD的介紹
2016/12/12 12:01:42 點擊：
薄膜式有源矩陣液晶顯示屏TFT-LCD的介紹：
由于普通的矩陣液晶顯示器的電光特性對多路、視頻活動圖象顯示是很難滿足要求的，因?yàn)槊總�(gè)像素都等效于一個無極電容，顯示中會產生串?dāng)_。為了改善，又會限制驅動的路數。因此在每個像素上設計一個非線性的有源器件，使每個像素可以被獨立驅動，從而克服了串?dāng)_，解決了大容量多路顯示遇到的困難，提高了畫面質量，使多路顯示畫面成為可能。
有源矩陣液晶顯示屏件根據有源器件的種類可分為如表2-2所列的多種類型。

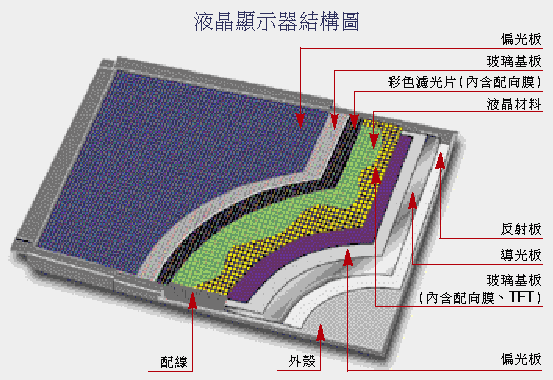

圖2-3 TFT有源矩陣驅動LCD的基本結構
以下將對主流的a-siTFT三端有源矩陣液晶顯示器件進行介紹。
a-siTFT是一種非晶硅-薄膜晶體管類型的三端有源矩陣液晶顯示器件。它制作容易，基板玻璃成本低，導通比大，可靠性高，容易大面積化。因此受到廣泛應用。圖2-3為其基本結構。
同一般液晶顯示器件類似，a-SiTFT液晶顯示器件也是在兩片玻璃之間封入液晶，而且液晶顯示器件就是普通的TN型方式。不過，其玻璃基板則與普通液晶顯示器件大不相同，在下玻璃板上要配制上掃描線和尋址線（即行、列線），將其組合成一個個矩陣，在其交點上再制作上TFT有源器件和像素電極，如圖2-4所示。

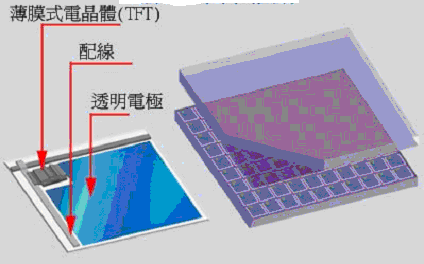

圖2-4 TFT有源矩陣液晶顯示屏的電極排布
